Tachimetro universale digitale

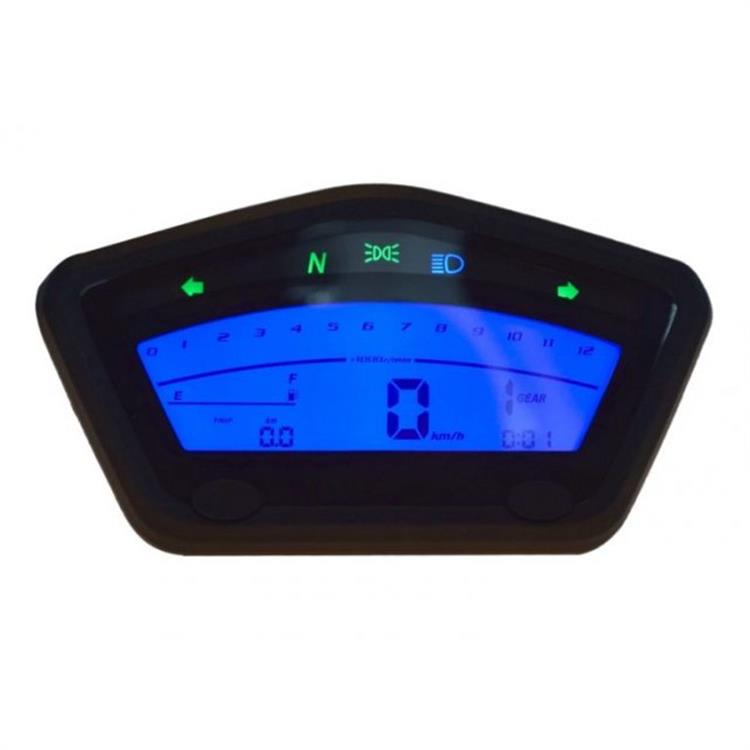

La strumentazione tachimetro universale digitale è un accessorio ideale per chi vuole tenere sotto controllo tutti i principali parametri della moto in un unico display compatto e moderno. Permette di visualizzare velocità, giri motore, marcia inserita, livello carburante, oltre allo stato delle frecce e dei fari. È pensata per un uso universale, quindi può essere installata su molti modelli di moto, scooter o quad, offrendo sempre una lettura chiara e precisa.
Il tachimetro mostra una velocità massima di 299 km/h, mentre il contagiri arriva fino a 13.000 giri/min. Dispone di un indicatore del cambio da 1ª a 6ª marcia e di un contachilometri totale (ODO) fino a 99.999,9 km, con un contatore parziale (TRIP) che si azzera automaticamente al raggiungimento di 999,9 km. Il livello carburante è visualizzato con 7 tacche e varia in base alla resistenza del sensore.

Caratteristiche tecniche

Ingombri display: 140 mm x 80 mm
Compatta e facile da montare, questa strumentazione misura 142 mm di larghezza, 77 mm di altezza e 33 mm di profondità, offrendo un’ottima visibilità in poco spazio.
I parametri configurabili consentono di adattare perfettamente il tachimetro a ogni tipo di veicolo. È possibile impostare la circonferenza della ruota da 1000 a 2999 mm (valore predefinito 1844 mm), regolare il numero di impulsi del sensore di velocità da 1 a 99 (impostazione di base 2) e modificare il rapporto proporzionale pari a 17,7 Hz = 60 ±5 km/h. Queste opzioni permettono di calibrare con precisione la lettura della velocità in base al tipo di ruota e sensore utilizzato.
Le alimentazioni e connessioni principali sono organizzate in modo logico per semplificare l’installazione. Il filo nero fornisce l’alimentazione principale a +12V, mentre il verde funge da massa. Il filo viola garantisce il mantenimento della memoria grazie all’alimentazione di backup. Il segnale del tachimetro è trasmesso dal filo rosso, mentre quello del contagiri dal blu/bianco. Il sensore tachimetro riceve alimentazione a +5V tramite il filo giallo. L’indicatore del livello carburante è gestito dal cavo giallo/bianco, mentre le luci di posizione sono collegate al filo marrone (+12V).
Tra gli altri collegamenti, le frecce utilizzano un filo azzurro chiaro per la destra e uno arancione per la sinistra, le luci abbaglianti sono gestite da un filo blu, e il punto morto dal verde/rosso collegato a massa.
Le marce sono controllate da sei fili dedicati che inviano un segnale a massa, uno per ciascun rapporto: il rosa per la prima, il blu/rosso per la seconda, il verde/nero per la terza, il giallo/rosso per la quarta, il marrone/bianco per la quinta e il bruno per la sesta. Questo sistema garantisce una visualizzazione accurata della marcia inserita sul display digitale.

Impostazioni e configurazione

L’utilizzo è intuitivo grazie ai pulsanti A e B, che permettono di navigare tra le funzioni principali e accedere al menu di configurazione.

• Il pulsante A consente di cambiare il colore della retroilluminazione e regolare l’orologio.
• Il pulsante B permette di passare da ODO a TRIP o azzerare il TRIP tenendolo premuto per due secondi.
• Premendo A e B insieme, si entra nel menu di configurazione.

Durante l’impostazione dell’orologio, si utilizza il pulsante A per passare da ore a minuti e il pulsante B per modificare i valori. Dopo 10 secondi senza pressione o tenendo premuto A, si esce automaticamente dalla modalità di impostazione.
Il tachimetro riconosce automaticamente il numero di cilindri del motore (da 1 a 8) e regola la frequenza del contagiri di conseguenza. Grazie alla retroilluminazione regolabile e al display ben leggibile, le informazioni risultano sempre chiare, sia di giorno che di notte.
Questo tachimetro universale è preciso, affidabile e completo, ideale per chi desidera migliorare la propria moto con uno strumento moderno e professionale.
